В программе DM-Monster 3D перед началом ввода исходных данных необходимо выбрать объект расчёта, который необходимо рассчитать. По умолчанию при запуске программы выбран расчёт редуктора (привода).

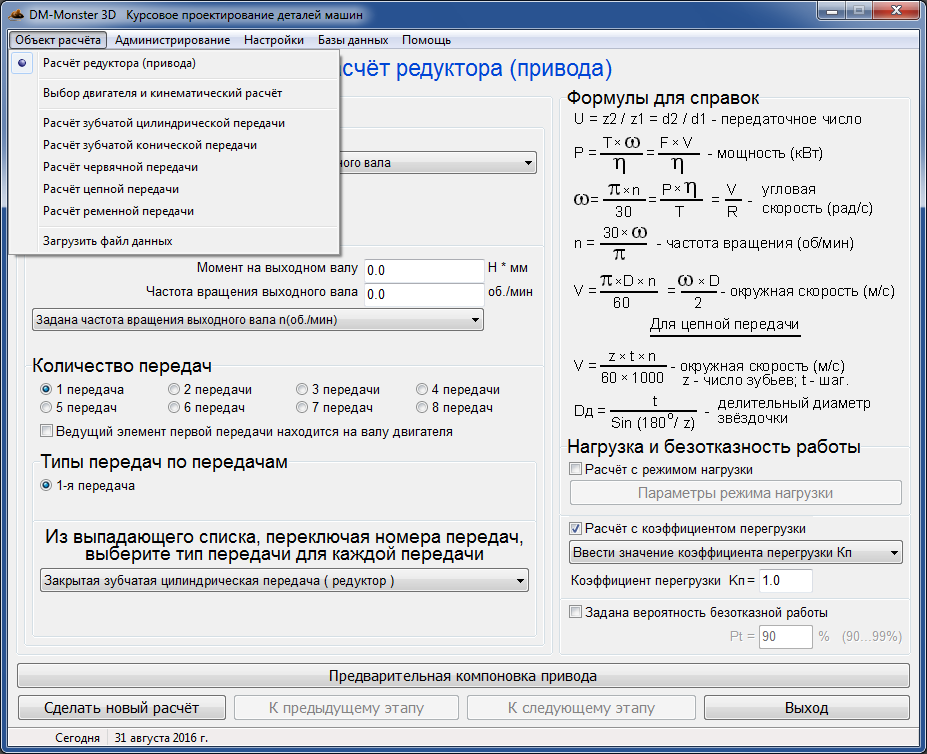

В падающем меню “Объект расчёта” необходимо выбрать необходимый пункт меню. В соответствии с выбранным расчётом основное окно принимает соответствующий вид для ввода исходных данных.

Текущий (выбранный) расчёт отмечен в меню галочкой.

В программе DM-Monster 3D предусмотрены следующие виды расчётов:

- полный расчёт редуктора (привода);

- выбор двигателя и кинематический расчёт;

- цилиндрическая зубчатая передача;

- коническая зубчатая передача;

- червячная передача;

- цепная передача (однорядная, двухрядная);

- ременная передача (плоскоременная, клиноременная, поликлиноременная).

В этом же меню есть пункт загрузки файла данных расчёта, выполненного ДЕМО-версией программы. После загрузки файла данных можно откатить поэтапно расчёты редуктора или привода и провести отменённые этапы расчётов заново. Данная опция доступна только в ДЕМО-версии программы DM-Monster 3D.
