Готовые курсовые проекты по предмету «Детали машин».

Редуктор двухступенчатый цилиндрический.


Курсовые, выполненные по схеме привода «C28».






Назад


Курсовой №: C28 07.27.05. Стоимость: 1000 руб.

Расчёт по учебнику автора П.Ф.Дунаев/О.П.Леликов.

Исходные данные:

Крутящий момент на выходном валу М = 500 Н · м.

Частота вращения выходного вала n = 34 об./мин.

Коэффициент перегрузки Кп = 2,5.

Срок службы привода T = 3000 ч.

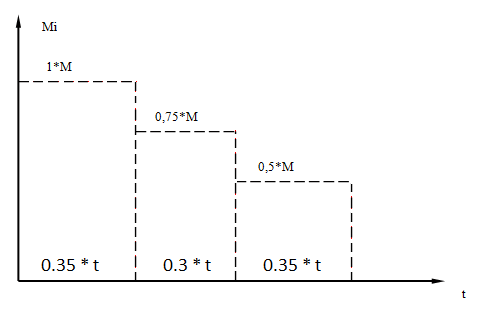

График нагрузки:

Передачи, начиная от двигателя:

- закрытая зубчатая косозубая цилиндрическая передача;

- закрытая зубчатая косозубая цилиндрическая передача.

- открытая цепная передача.

Муфты:

- на входном валу муфта упругая с резиновой звёздочкой.

Комплектация:

- пояснительная записка с выводом формул в традиционном виде (MS Word: PZ_formula.doc);

- пояснительная записка с выводом формул в строку (MS Word: PZ.doc);

- компоновочный чертёж (AutoCAD: Reduktor.dwg);

- деталировка элементов передач без доработки (AutoCAD: Details.dwg);

- сборочный чертёж (Компас: Сборочный чертёж.cdw);

- сборочный чертёж - спецификация (Компас: Спецификация.spw);

- деталировка - вал (Компас: Деталировка - вал.cdw);

- деталировка - колесо зубчатое (Компас: Деталировка - колесо зубчатое.cdw).
