Установки расчётов

  Детали машин. Курсовое проектирование деталей машин для студентов и преподавателей.























Подменю "Установки расчётов" предназначено для определения параметров расчётов в программе. При этом установки делятся на установки постоянные и установки по умолчанию.



Установки по умолчанию всегда можно сменить в процессе расчётов. Данные установки определяют состояние индикаторов, кнопок, выпадающих списков и т.п. в первоначальный момент их появления.

Установки постоянные в отличии от установок по умолчанию сменить в процессе расчётов нельзя.



При выборе данного пункта меню появляется диалоговое следующее окно:





Рис. 1



На диалоговом окне имеются три закладки:

- "Рассчитывать по... (по умолчанию)";

- "Установки расчётов (по умолчанию)";

- "Постоянные установки".



Закладка "Рассчитывать по... (по умолчанию)"

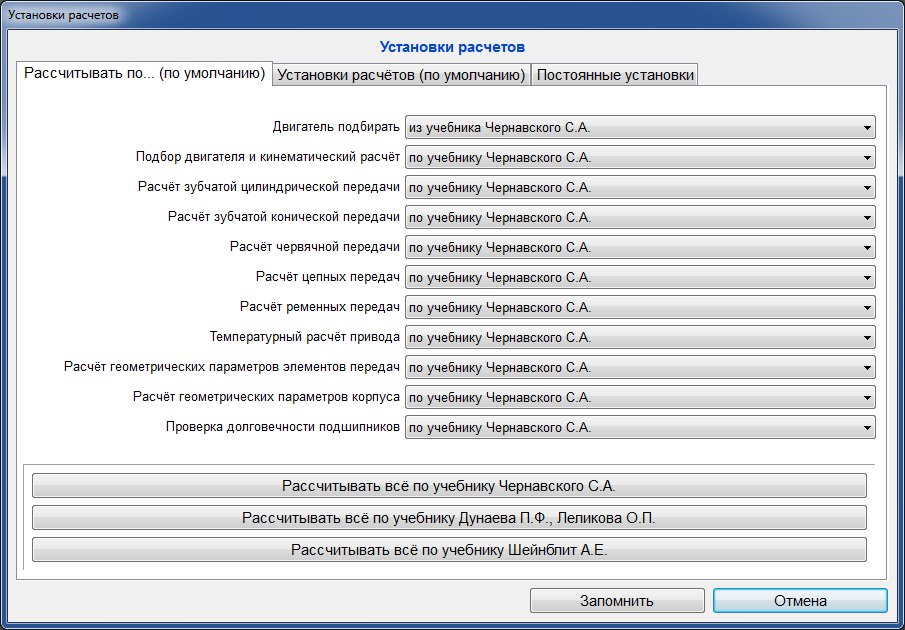

Внешний вид закладки изображен на рис. 1.



Здесь можно сделать выбор учебника, из которого будет взяты те или иные алгоритмы расчётов или из которого будут выбраны двигатели.



Три кнопки (пока три) "Рассчитывать все по учебнику Чернавского С.А.", "Рассчитывать все по учебнику Дунаева Ф.П., Леликова О.П." и "Рассчитывать все по учебнику Шейнблит А.Е." позволяют установить сразу для всех параметров соответственно один конкретный учебник.



Закладка "Установки расчётов (по умолчанию)"

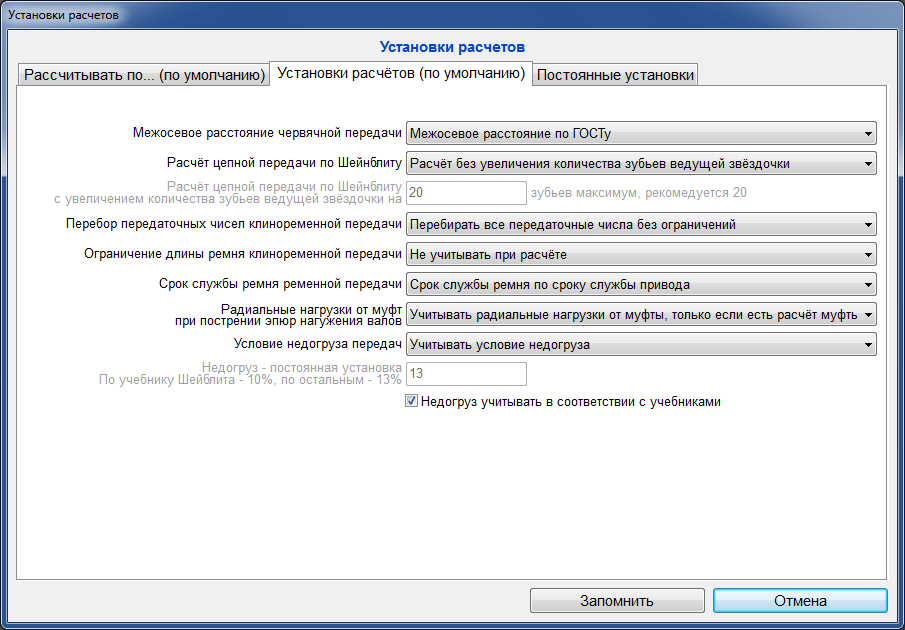

Внешний вид закладки изображен на рис. 2.





Рис. 2



Здесь можно установить следующие параметры:

- "Межосевое расстояние червячной передачи" - параметр имеет два состояния: "Межосевое расстояние по ГОСТу" и "Допускать межосевое расстояние не по ГОСТу". Обычно установка "Допускать межосевое расстояние не по ГОСТу" даёт более широкий выбор вариантов расчётов;

- "Расчёт ценой передачи по Шейнблиту" - параметр имеет два состояния "Расчёт с увеличением количества зубьев ведущей звёздочки" и "Расчёт без увеличения количества зубьев ведущей звёздочки". Первое значение параметра увеличивает вероятность расчёта передачи, второе значение ограничивает отбор, но наиболее приближает выбор к расчётному значению.

- "Расчёт ценой передачи по Шейнблиту с увеличением количества зубьев ведущей звездочки на" - максимально-допустимое количество зубьев, на которое можно увеличить число зубьев ведущей звездочки.

- "Перебор передаточных чисел клиноременной передачи" - параметр имеет два состояния: перебор всех передаточных чисел и перебор передаточных чисел с учётом ограничений по учебнику Чернавского (передаточное число клиноременной передачи может быть: 1,2; 1.5; и больше или равно 3);

- "Ограничение длины ремня клиноременной передачи" - параметр имеет два состояния: учитывать / не учитывать. В учебнике есть ограничение по формуле. Отмена данного ограничения иногда помогает получить искомый вариант расчёта;

- "Срок службы ремня ременной передачи" - параметр имеет два состояния: "Срок службы ремня по сроку службы привода" и "Срок службы ремня по ГОСТу". Обычно установка "Срок службы ремня по ГОСТу" даёт более широкий выбор вариантов расчётов;

- "Радиальная нагрузка от муфт при построении эпюр нагружения валов" - параметр имеет три значения: "Не учитывать радиальные нагрузки от муфт", "Учитывать радиальные нагрузки от муфты, только если есть расчёт муфты" и "Учитывать радиальные нагрузки от муфт всегда".

- "Условие недогруза передач" - параметр имеет два состояния: "Учитывать условие недогруза" и "Не учитывать условие недогруза";

- "Недогруз - постоянная установка. По учебнику Шейнблита - 10%, по остальным - 13%." - величина недогруза. Может быть не более 13%. Данный параметр относится к разряду постоянных и присутствует на данной закладке для удобства редактирования установок расчётов.



Закладка "Постоянные установки"

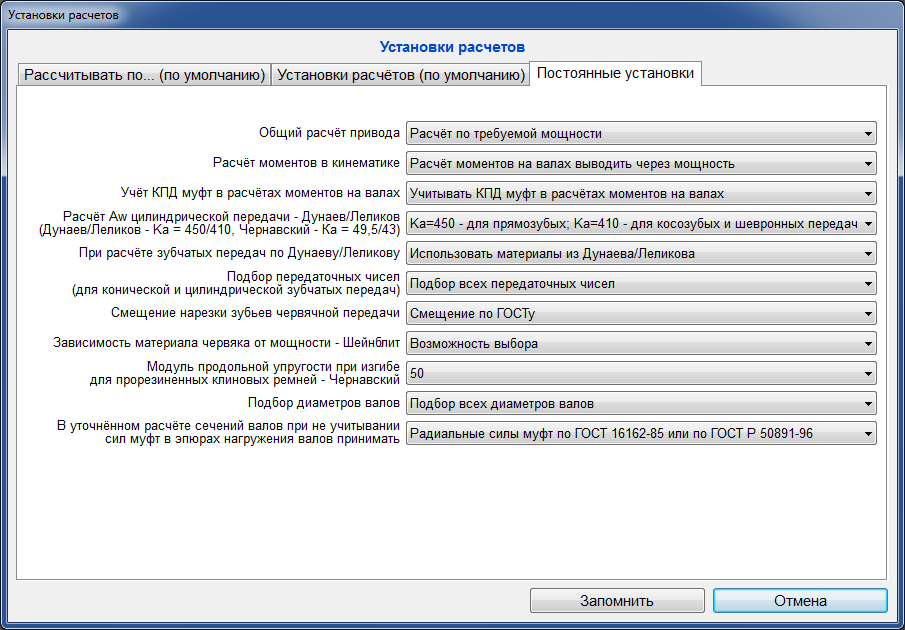

Внешний вид закладки изображен на рис. 3.





Рис. 3



Здесь можно установить следующие параметры:

- "Общий расчёт привода" - параметр имеет два состояния: "Расчёт по требуемой мощности" и "Расчёт по мощности двигателя". При расчёте по мощности двигателя все расчёты будут вестись по мощности подобранного двигателя. Правильнее рассчитывать по требуемой мощности, но в некоторых институтах имеет место и расчёт по мощности двигателя.

- "Расчёт моментов в кинематике" - параметр имеет два состояния: "Расчёт моментов на валах выводить через мощность" и "Расчёт моментов на валах выводить через момент двигателя". В первом случае сначала подсчитываются мощности на валах, а затем через мощность вычисляются момента на валах. Во втором случае моменты последовательно вычисляются от момента двигателя.

- "Учёт КПД муфт в расчётах моментов на валах" - параметр имеет два состояния: "Не учитывать КПД муфт в расчётах моментов на валах" и "Учитывать КПД муфт в расчётах моментов на валах".

- "Расчёт Aw цилиндрической передачи (Дунаев/Леликов) (По Дунаеву/Леликову - Ka=450/410)" - данный параметр актуален при расчётах цилиндрической зубчатой передачи по учебнику Дунаева/Леликова и имеет два значения: "Ka=450 - для прямозубых; Ka=410 - для косозубых и шевронных передач" и "Ka=49,5 - для прямозубых; Ka=43 - для косозубых и шевронных передач".

- "Подбор передаточных чисел (для конической и цилиндрической зубчатых передач)" - параметр имеет два состояния: "Подбор всех передаточных чисел" и "Подбор только предпочтительных чисел";

- "Смещение нарезки зубьев червячной передачи" - параметр имеет два состояния: "Смещение по ГОСТу" и "Смещение по учебнику Дунаева/Леликова". Актуально при расчёте по учебнику Дунаева/Леликова.

- "Зависимость материала червяка от мощности (Шейнблит)" - данный параметр актуален для расчётов червячных передач по учебнику Шейнблита и имеет два значения: "Жёсткая зависимость материала червяка от мощности" и "Возможность выбора". При втором значении нарушается зависимость выбора материала от мощности, но повышается вероятность расчёта червячной передачи.

- "Подбор диаметров валов" - параметр имеет два состояния: "Подбор всех диаметров валов" и "Подбор только предпочтительных диаметров валов".

- "В уточнённом расчёте сечений валов при не учитывании сил муфт в эпюрах нагружения валов принимать" - "Радиальные силы муфт по ГОСТ 16162-78 (по Чернавскому С.А.)" и "Радиальные силы муфт по ГОСТ 16162-85 или по ГОСТ Р 50891-96". Данный параметр актуален при отключении учёта КПД муфт в расчётах моментов на валах.
